Като доставчик на регулатори на налягането на обратния газ, бях свидетел от първа ръка на решаващата роля, която играят тези устройства в множество индустриални и търговски приложения. Един от най-критичните компоненти в регулатора на обратното налягане на газа е пружината. В този блог ще разгледаме как пружината в регулатора на налягането на обратния газ влияе върху контрола на налягането.
Разбиране на основите на регулатора на обратното налягане на газа
Преди да проучим ролята на пружината, нека накратко разберем какво прави регулаторът на обратно налягане на газа. Регулаторът на обратното налягане на газа е проектиран да поддържа постоянно налягане на изхода, независимо от колебанията във входното налягане или промените в скоростта на потока на газа. Обикновено се използва в индустрии като нефт и газ, химическа обработка и производство, за да се осигури безопасна и ефективна работа на оборудване, което разчита на стабилно налягане на газа.
Основните компоненти на регулатора на обратното налягане на газа включват вход, изход, диафрагма, клапан и пружина. Входът е мястото, където газът под високо налягане влиза в регулатора, а изходът е мястото, където газът излиза при регулирано налягане. Мембраната разделя две камери в регулатора и е свързана с вентила. Пружината упражнява сила върху диафрагмата, която от своя страна контролира позицията на вентила.
Ролята на пружината в контрола на налягането
Пружината в регулатора на обратното налягане на газа е по същество механично устройство, което съхранява и освобождава енергия. Основната му функция е да зададе желаното изходно налягане на регулатора. Когато регулаторът работи, пружината прилага сила върху диафрагмата. Тази сила е балансирана срещу силата, упражнявана от налягането на газа от другата страна на диафрагмата.
Настройка на изходното налягане

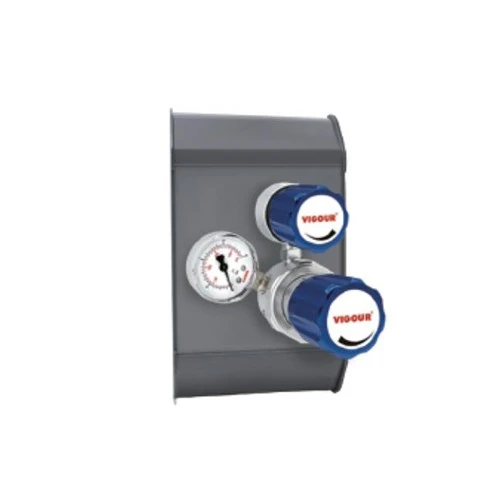

Напрежението на пружината може да се регулира, за да се зададе изходното налягане. По-твърдата пружина ще изисква по-високо налягане на газа, за да я компресира и да премести диафрагмата, което води до по-високо налягане на изхода. Обратно, по-слабата пружина ще позволи на диафрагмата да се движи по-лесно, което води до по-ниско налягане на изхода. Например в aГазова пръчка за регулатор на налягането, напрежението на пружината може да се регулира точно, за да отговори на специфичните изисквания за налягане на приложението.
Реагиране на колебания в налягането
Пружината също играе решаваща роля при реагирането на промени във входното налягане или дебита. Когато входното налягане се увеличи, газът упражнява по-голяма сила върху диафрагмата. Ако силата от газа надвиши силата, упражнявана от пружината, диафрагмата ще се премести, което ще доведе до леко затваряне на клапана. Това намалява потока на газ през регулатора и помага да се поддържа изходното налягане на зададеното ниво.
Обратно, когато входното налягане намалява или скоростта на потока се увеличава, силата на газа върху диафрагмата намалява. След това пружината се разширява, избутвайки диафрагмата и отваряйки клапана по-широко. Това позволява повече газ да тече през регулатора, като отново поддържа изходното налягане.
Характеристики на регулирането на налягането на пружината
Няколко характеристики на пружината могат значително да повлияят на ефективността на контрола на налягането на регулатора на обратното налягане на газа.
Пролетна ставка
Дебитът на пружината, известен също като твърдостта на пружината, се определя като силата, необходима за компресиране на пружината с единица разстояние. Високата скорост на пружината означава, че е необходима голяма сила за компресиране на пружината, докато ниската скорост на пружината показва, че пружината може да бъде компресирана по-лесно.
В регулатора на обратното налягане на газа, пружина с висока скорост на пружина е подходяща за приложения, където се изисква високо и стабилно налягане на изхода. Например, вГазови регулатори за калибриране, които трябва да осигурят прецизно и постоянно налягане за целите на калибрирането, пружината с висока скорост на пружина може да осигури точен контрол на налягането.
От друга страна, пружина с нисък дебит на пружината е по-подходяща за приложения, при които изходното налягане трябва да се регулира в широк диапазон или където малки промени в налягането трябва да бъдат открити и компенсирани.
Материал на пролетта
Материалът на пружината също влияе върху нейната работа. Пружините обикновено се изработват от материали като неръждаема стомана, въглеродна стомана или фосфорен бронз. Всеки материал има свои собствени свойства, като здравина, устойчивост на корозия и еластичност.
Пружините от неръждаема стомана са популярни в регулаторите на обратно налягане на газа, защото предлагат добра устойчивост на корозия, което е от съществено значение в приложения, където газът може да е корозивен. Пружините от въглеродна стомана са здрави и имат висока скорост на пружиниране, което ги прави подходящи за приложения с високо налягане. Пружините от фосфорен бронз, от друга страна, имат добра електрическа проводимост и често се използват в приложения, където електрическите свойства са важни.
Предварително натоварване на пружината
Предварителното натоварване на пружината се отнася до първоначалната сила, приложена към пружината, когато регулаторът е сглобен. Регулирането на предварителното натоварване може да регулира фино изходното налягане на регулатора. По-високото предварително натоварване означава, че пружината вече е компресирана до известна степен и регулаторът ще започне да регулира налягането на по-високо ниво.
Влияние на пружинните условия върху контрола на налягането
Състоянието на пружината също може да има значително влияние върху ефективността на контрола на налягането на регулатора на обратното налягане на газа.
Износване
С течение на времето пружината може да се износи и разкъса поради многократно компресиране и разширяване. Това може да доведе до загуба на еластичността на пружината, което води до промяна в скоростта на пружината. Тъй като пружината става по-слаба, изходното налягане на регулатора може да намалее, което води до непоследователен контрол на налягането. Необходими са редовни проверки и смяна на пружината, за да се гарантира правилното функциониране на регулатора.
Умора
Умората на пружината може да възникне, когато пружината е подложена на циклично натоварване за продължителен период от време. Умората може да причини пукнатини през пролетта, което в крайна сметка може да доведе до повреда. Когато една пружина се повреди, регулаторът може да загуби способността си да контролира налягането, което води до небезопасни работни условия.
Значение на избора на пружина в регулаторите за обратно налягане на газа
Изборът на правилната пружина за регулатор на налягането на обратния газ е от решаващо значение за постигане на оптимален контрол на налягането. Пружината трябва да бъде избрана въз основа на специфичните изисквания на приложението, като например желаното изходящо налягане, обхватът на входното налягане и скоростта на потока.
Като доставчик, ние предлагаме широка гама от пружини с различни характеристики, за да отговорим на разнообразните нужди на нашите клиенти. Независимо дали имате нужда от пружина с висока скорост на пружина за aУдължител на регулатора на наляганетоили устойчива на корозия пружина за тежка среда, можем да предоставим подходящото решение.
Заключение
В заключение, пружината в регулатора на обратно налягане на газа е жизненоважен компонент, който значително влияе върху контрола на налягането. Неговата способност да настройва изходното налягане, да реагира на колебания в налягането и неговите характеристики, като скорост на пружина, материал и предварително натоварване, играят важна роля за осигуряване на безопасна и ефективна работа на регулатора.
Ако сте на пазара за регулатор на налягането на обратния газ или трябва да смените пружината във вашия съществуващ регулатор, ние сме тук, за да ви помогнем. Нашият екип от експерти може да ви помогне при избора на правилната пружина и регулатор за вашето конкретно приложение. Свържете се с нас днес, за да започнем дискусия относно вашите нужди от контрол на налягането и да проучите възможностите за съвместна работа.
